2.5噸液壓絞車

結構特點:W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架,配置梭閥,平衡閥等安全控制系統,其結構緊湊、占用空間小,它是用于船舶、碼頭和汽車等各種起重和牽引設備中。

詳細介紹

結構特點:

    W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架,配置梭閥,平衡閥等安全控制系統,其結構緊湊、占用空間小,它是用于船舶、碼頭和汽車等各種起重和牽引設備中。





 w2.5技術參數

 鋼絲繩層數              Rope Layer

 n    1     2    3    4

 拉力                        Line Pull

 kgf  2700  2555  2432  2332

 繩速(流量45l/min)   Roper Speed With 45l/min

 m/min   21   25   29   33

 繩容量                     Rope Capacity Grooved Drum

 m   20   20   66   86



 提升壓力       Hoisting Pressure

 16 mpa

 最大泵流量    Max Pump Delivery

 150l/min

 馬達排量       Motor Displacement

 390cc/r

 傳動比          Gear Ratio

 1:6

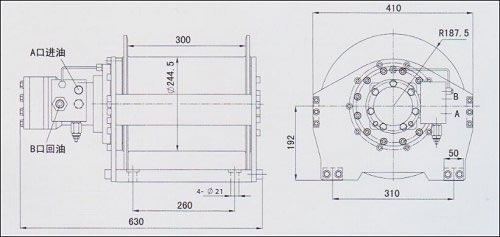

 a油口為提升油口  m22x1.5  控油口p  m10x1  建議鋼絲繩直徑  12mm
 b油口為下降油口  控油口d  m10x1  重量(約)  164kg



注意事項:目前設備不能用來載人

-卷筒順時針?lè)较蛐D(zhuǎn)為提升(可按用戶要求)。

-絞車制動為多片盤式制動器,靜態制動扭矩970n.m。

-絞車采用行星齒輪減速器,運轉平穩,結構緊湊合理。

-內部潤滑油用油脂潤滑。最大回油背壓5bar。

-為安全起見,卷筒至少保持纏有4圈鋼絲繩。

-請使用8.8級以上的螺栓(m16以上)固定絞車。

-技術更改,恕不另行通知。



備注:可根據客戶要求定制產品 ,更多詳情請致電本公司!
