1.5噸液壓絞車

結構特點:W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架,配置梭閥,平衡閥等安全控制系統,其結構緊湊、占用空間小,它是用于船舶、碼頭和汽車等各種起重和牽引設備中。

詳細介紹

結構特點:

W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架,配置梭閥,平衡閥等安全控制系統,其結構緊湊、占用空間小,它是用于船舶、碼頭和汽車等各種起重和牽引設備中。

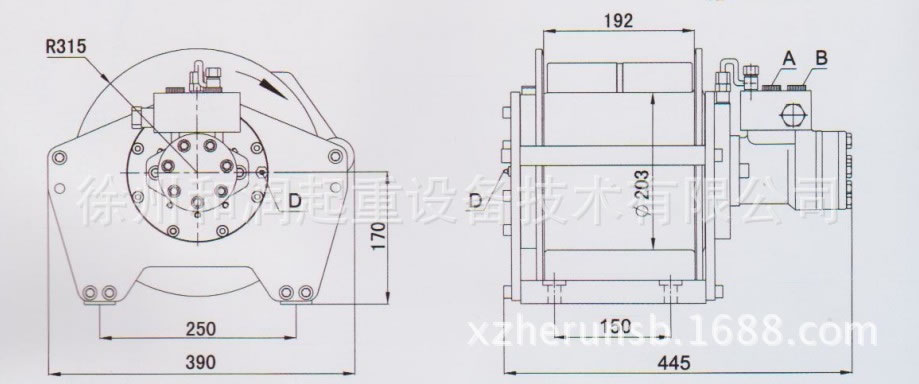

W1.5技術參數

鋼絲繩層數              Rope Layer

n

1

2

3

4

拉力                        Line Pull

kgf

1500

1370

1260

1170

繩速(流量45l/min)   Roper Speed With 45l/min

m/min

30

34

37

41

繩容量                     Rope Capacity Grooved Drum

m

12

26

40

55



提升壓力     Hoisting Pressure

16 mpa

最大泵流量  Max Pump Delivery

50l/min

馬達排量     Motor Displacement

200cc/r

傳動比        Gear Ratio

1:5.8



a油口為提升油口

m18x1.5

控油口p

m10x1

建議鋼絲繩直徑

8mm

b油口為下降油口

控油口d

m10x1

重量(約)

74kg

注意事項:
-卷筒順時針方向旋轉為提升(可按用戶要求)。為安全起見,卷筒至少保持纏有4圈鋼絲繩。
-絞車制動為多片盤式制動器,靜態制動扭矩580n.m,最大油背壓應小于5bar。
-絞車采用行星齒輪減速器,運轉平穩,結構緊湊合理,內部潤滑油用油脂潤滑。
-請使用8.8級以上的螺栓(m12以上)固定絞車。(提醒:目前設備不能用來載人)。



備注:可根據客戶要求定制產品 ,更多詳情請致電本公司!
